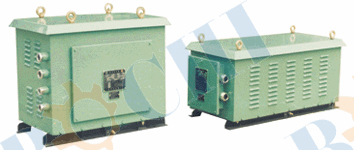

Transformador Marino CSGD, CSGDⅡ, CDGS

Aplicación:
CSGD serie transformador marino puede estar de acuerdo con el entorno de las naves, plataforma costa afuera y otros lugares para la iluminación, energía eléctrica, comunicación o aislamiento de red.

Modelo:

Características:
1, Impermeable (CDGS)
- El núcleo está hecho de tira de acero de silicio laminado en frío de alta calidad , y mediante un proceso especial para reducir la corriente en vacío y la pérdida sin carga.
- bobina con clase de aislamiento de B o F o H.
- El núcleo y el aspecto de la bobina con la fundición de resina epoxi como un cuerpo, es estrictamente impermeable.
2, A prueba de goteo (CDGD, CSGD Ⅱ, Ⅲ, CSGD, CSD, PSGD)
- El núcleo está hecho de sistema de plegado de chapa de acero de silicio laminado en frío de alta calidad, puede rebobinar rápidamente, para minimizar la vibración en el uso de las condiciones.
- El bobinado se compone de alambre esmaltado, alambre cubierto de seda de vidrio o alambre de aislamiento compuesto para la formación, nivel de aislamiento para el nivel B, C o H.

Parámetros técnicos:

Tipo	Capacidad nominal (kvA)	Fase	Voltaje primario (v)		Voltaje secundario (v)		Etiqueta de grupo de acoplamiento	Impedancia de cortocircuito (%)	Pérdida sin carga (w)	Pérdida de carga (w75℃)	No corriente (%)	Nivel de protección
		Fase	50Hz	60Hz	50Hz	60Hz
CDGS	0.5	1	400 230	450	400 230 115 40 25	450 230 115 40 25	lio	3.5	15	20	18	IP55
	1							3.3	20	30	16
	2							3.0	30	50	14
	3							3.0	40	65	12
	5							3.5	60	85	10
CDGD*	5	1	(410)** 400 (390) (380)	450 (445) (440)	400 230 115	450 230 115	Lio	2.5	65	100	12	IP22
	7.5							2.5	90	160	11
	10							2.5	95	190	11
	15							2.5	115	255	9
	20							2.2	145	300	8
	25							2.2	170	370	8
	30							2.2	250	435	7
	35							2.0	265	435	7
	40							2.0	275	505	6
	45							2.0	280	555	6
	50							1.9	290	600	6
	60							2.3	295	660	5
	75							2.4	295	775	4
	80							3	490	900	3
	90							3	510	980	3
	100							3	550	1080	3
CSD PSGD	3	3	(410) 400 (390)	450 (445) (440)	400 230 115	450 230 115	Yyno o Ydll o Ddo	3.5	60	90	13	IP22 IP23
	5							3.5	95	135	11
	10							3.5	140	250	10
	16							3.5	175	365	8
	20							3.5	200	440	7
	25							3.5	240	460	6
	30							3.5	280	535	5
	40							3.5	290	580	4
	50							3.5	290	920	3
	63							3.5	340	1050	3
	80							3.5	390	1150	2
	100							3.5	460	1540	2
	125							3.5	520	1830	2
	160							3.5	580	2170	2
	200							3.5	650	2500	2
	250		400	450				3.5	890	3000	1.9
	300		400	450				4.0	1350	3600	1.8
	400							4.0	1450	3700	1.8
	500							4.0	1500	4300	1.7
	630		3300 6600 10000 35000	±3×2.5% ±2×2.5% ±5%	400	440		5.5	1800	7150	1.6
	800							5.5	2050	8450	1.3
	1000							5.5	2350	9890	1.3
	1250							5.5	2820	11700	1.3
	1600							6.5	3300	12420	1.3
	2000							6.5	4470	16150	1.3
	2500							6.5	5400	19350	1.3
	3150							8	6400	23200	1.3

Nota: * CDGD se puede utilizar en combinación CSGD en Ⅱ (Tres transformadores monofásicos en la carcasa.) o CSGD Ⅲ (Cuatro transformadores monofásicos en la carcasa.), consulte los parámetros de rendimiento de CDGD como referencia.
* * Los números en el corchete representa el voltaje de tapping .

Tamaño físico y tamaño de instalación:

Tipo	Capacidad nominal (KvA)	Diagrama de Apariencia	Tamaño físico (mm)			Tamaño de instalación (mm)			Peso (Kg)
Tipo	Capacidad nominal (KvA)	Diagrama de Apariencia	L	B	H	L1	B1	￠d
CDGS	0.5		190	160	260	162	120	9	10
	1		198	160	270	162	120	9	15
	2		232	172	300	200	140	11	22
	3		232	172	325	200	140	11	30
	5		270	210	355	240	180	13	43
CDGD	5		465	325	510	350	214	12	75
	7.5		490	335	580	370	224	12	85
	10		495	345	590	380	234	12	100
	15		535	375	630	410	240	14	140
	20		575	400	690	460	265	14	190
	25		585	410	730	470	275	14	195
	30		605	430	750	490	295	14	270
	35		625	430	750	510	295	14	275
	40		635	440	770	520	305	14	290
	45		635	440	780	520	305	14	300
	50		665	460	830	530	325	14	320
	60		665	470	850	530	351	18	395
	75		665	470	910	530	351	18	450
	80		680	480	930	540	360	22	460
	90		690	480	1000	540	360	22	530
	100		710	490	1080	540	360	22	610
CDGDⅡ	15	Tres transformadores monofásicos en la carcasa.	890	525	515	620	390	12	230
	22.5		890	530	570	620	395	12	270
	30		935	535	590	680	410	14	305
	45		1140	620	640	800	470	14	425
	60		1200	640	700	820	500	14	540
	75		1200	660	760	820	510	18	570
	90		1410	760	790	900	618	18	800
	105		1410	760	790	900	618	18	815
	120		1425	760	810	900	618	18	865
	135		1425	760	810	900	618	18	900
	150		1575	780	880	1000	618	22	970
	180		1575	810	880	1000	634	22	1180
	225		1575	810	930	1000	634	22	1340
	240		1600	820	930	1020	640	22	1380
	270		1620	820	1000	1040	650	22	1590
	300		1630	830	1080	1040	650	22	1900
CDGDⅢ	15	Cuatro transformadores monofásicos en la carcasa.	1100	525	515	260	390	12	305
	22.5		1100	530	570	260	395	12	355
	30		1155	535	590	270	410	14	405
	45		1410	620	640	330	470	14	570
	60		1480	640	700	360	500	14	740
	75		1480	660	760	360	510	18	770
	90		1740	760	790	450	618	18	1070
	105		1740	760	790	450	618	18	1090
	120		1760	760	810	450	618	18	1100
	135		1760	760	810	450	618	18	1200
	150		1960	780	880	500	618	22	1290
	180		1960	810	880	500	634	22	1580
	225		1960	810	930	500	634	22	1790
	240		1980	820	930	510	640	22	1840
	270		2020	820	1000	520	650	22	2120
	300		2050	830	1080	520	650	22	2500

Tamaño físico y tamaño de instalación (IP22, IP23)

Tipo	Capacidad nominal (KvA)	Diagrama de Apariencia	Tamaño físico (mm)			Tamaño de instalación (mm)			Peso (Kg)
Tipo	Capacidad nominal (KvA)	Diagrama de Apariencia	L	B	H	L1	B1	￠d
CSD	3		475	340	430	270	220	12	60
	5		505	350	495	290	230	12	78
	10		595	370	540	330	260	12	115
	16		650	390	540	360	270	12	135
	20		655	400	540	370	280	12	155
	25		675	400	585	390	280	12	175
	30		720	410	600	410	310	12	185
	40		750	410	650	440	310	13	235
	50		810	430	720	470	340	13	275
	63		810	430	720	470	340	13	300
	80		860	460	830	480	370	13	360
	100		860	480	830	510	350	18	400
	125		990	570	975	560	425	22	550
	160		1090	595	1015	620	440	22	600
	200		1090	615	1100	620	460	22	700
	250		1160	680	1130	660	520	22	1050
	300		1240	740	1160	710	610	22	1150
	400		1550	830	1500	1020	720	24	1800
	500		1760	960	1540	1020	850	24	1860
	630		1850	1400	1950	1300	900	26	2760
	800		1950	1400	2100	1300	900	26	2975
	1000		2000	1500	2100	1350	1000	26	3530
	1250		2000	1500	2100	1350	1000	26	3990
	1600		2050	1500	2200	1350	1000	26	4735
	2000		2250	1500	2400	1450	1000	26	5950
	2500		2400	1500	2600	1450	1000	26	6685
	3150		2500	1600	2800	1500	1100	26	7540
